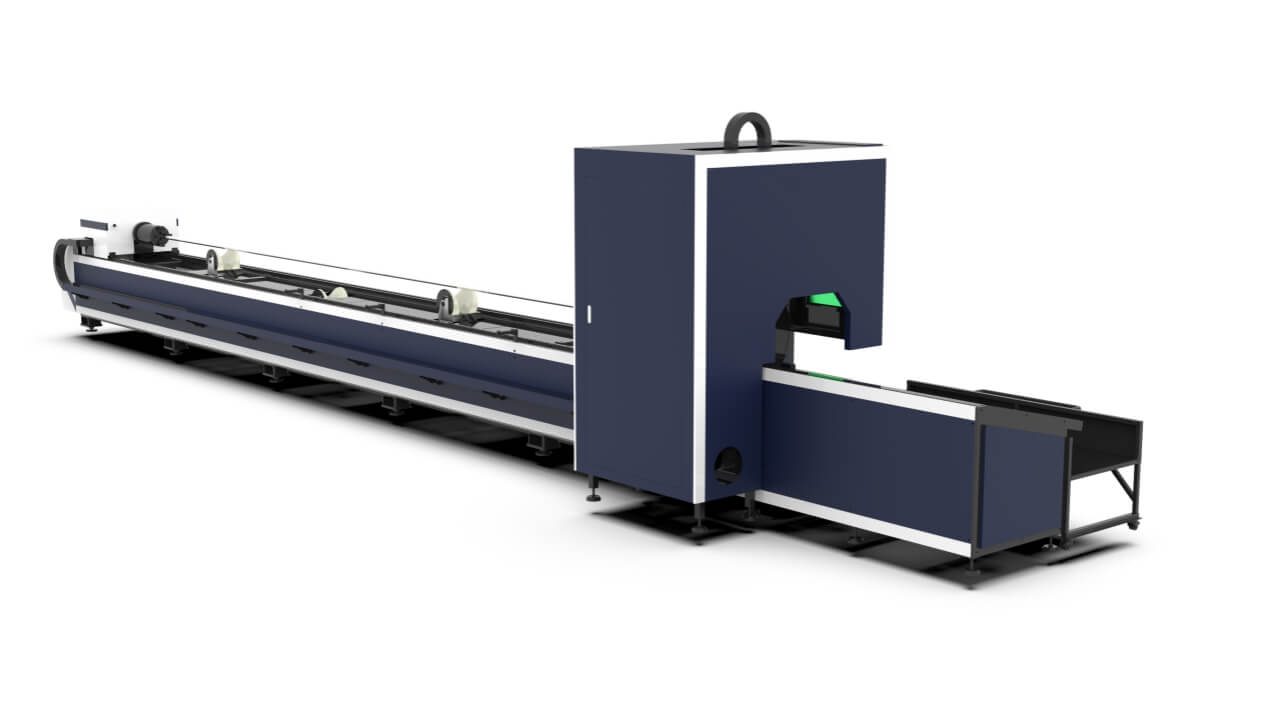

LF-T

Tubo
Máquina de corte por láser de fibra

M o r e s t a b l e, m o r e e f f i c i e n t

SHEYING2

Grabación de video en vivo
La apropiación indebida será investigada

Capacidad de corte del tubo

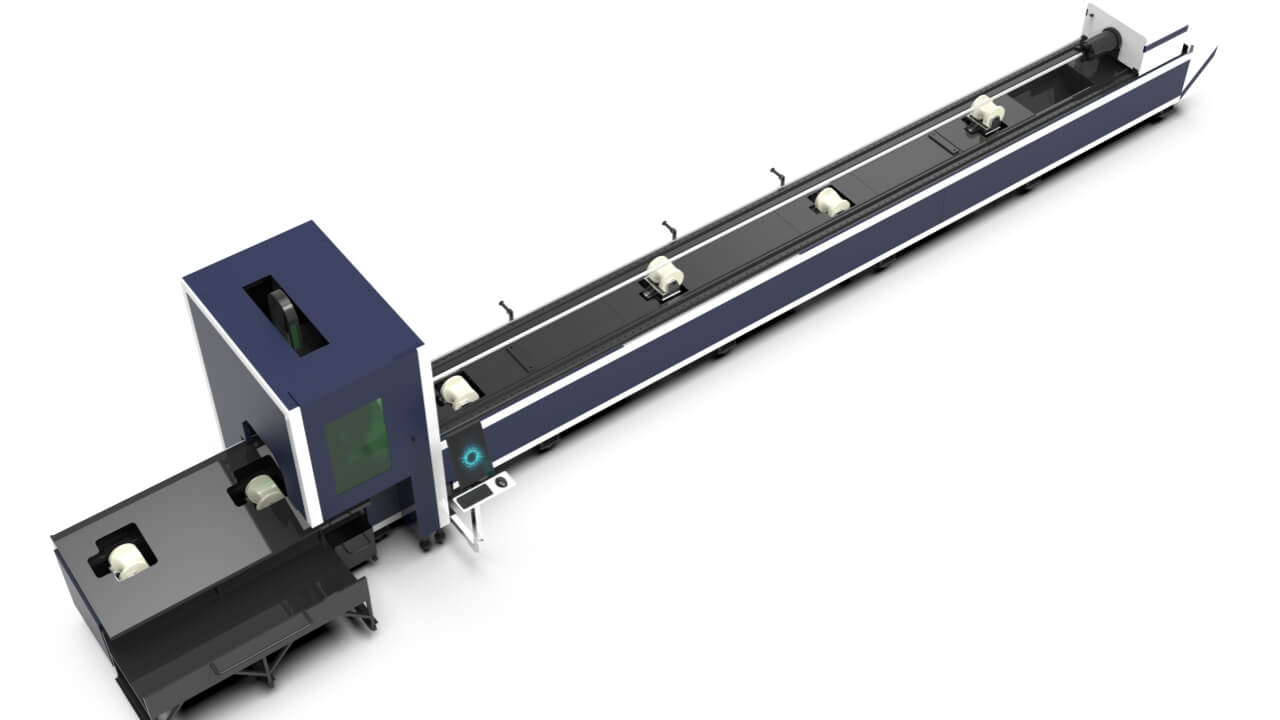

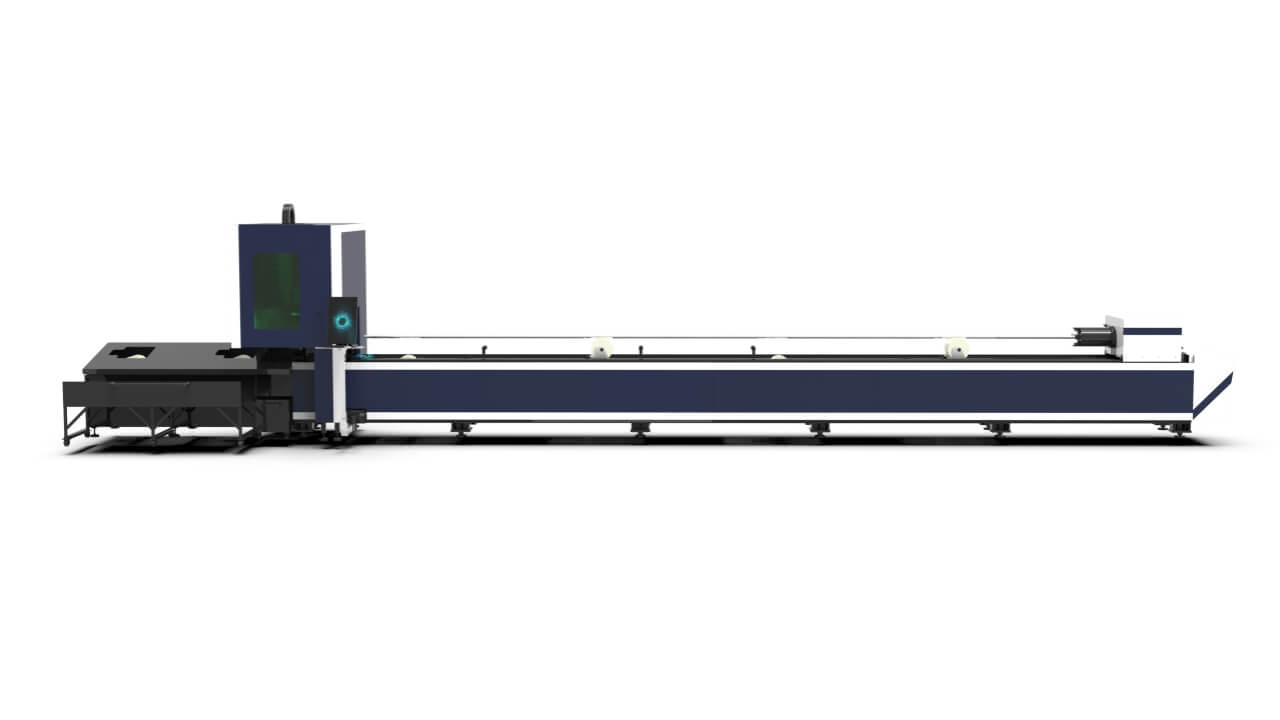

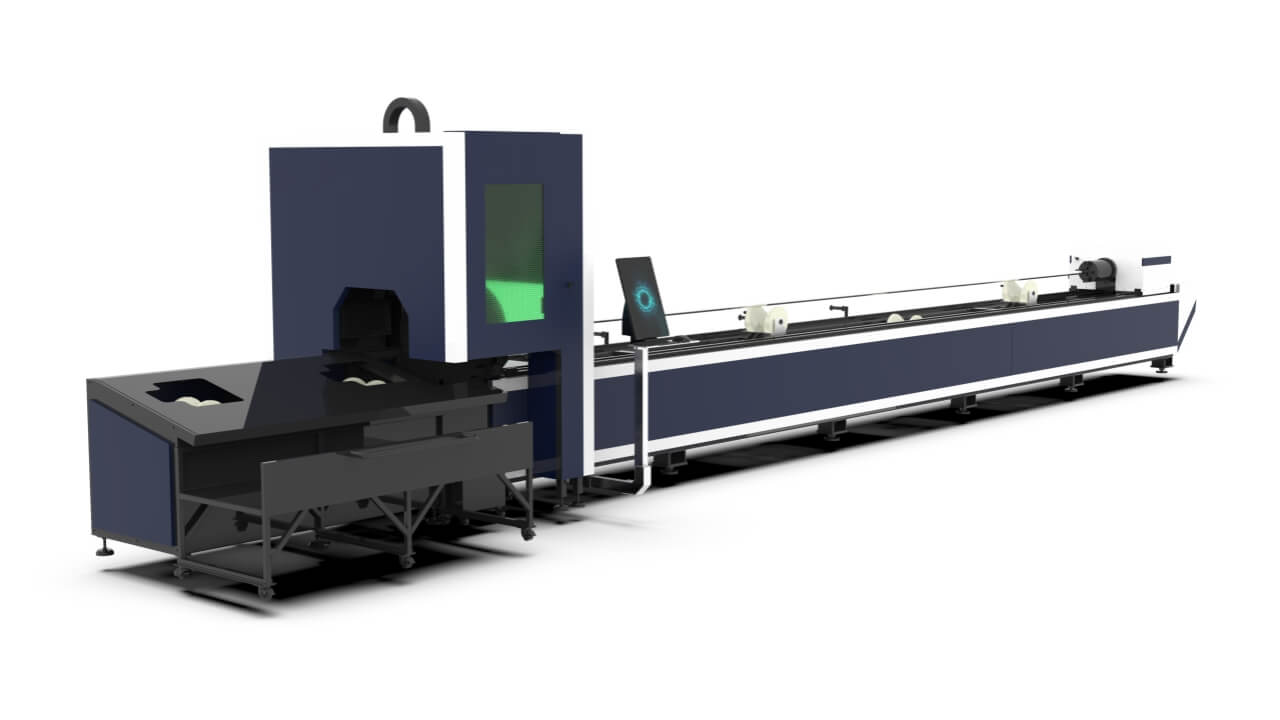

Cortadora profesional de fibra de tubo LF-T.
Puede procesar todo tipo de tubos redondos, cuadrados, rectangulares, ovalados y de bocina con máx. diámetro 210 mm para tubo redondo y tubo cuadrado de 150 mm x 150 mm.

La velocidad de funcionamiento es de 140 m / min, la velocidad de funcionamiento en vacío es de 170 r / min, alta eficiencia y ahorro de tiempo


Reconocimiento inteligente

Con el sistema de reconocimiento de contornos, puede identificar automáticamente tuberías estándar redondas, ovales, cuadradas y otras de forma especial.

Los tubos se dan cuenta de una detección no inductiva y de alta eficiencia, y se dan cuenta de la desviación de posición de la precisión de corte de toda la sección del medidor dentro de 0.15 mm.

Sujeción automática
La parte delantera y trasera están equipadas con un mandril totalmente automático eléctrico y neumático, que puede sujetarse automáticamente y determinar el centro de la tubería automáticamente. El rango diagonal ajustable es de 10-210 mm.
Soporte automático
Admite diferentes tipos de tuberías de forma inteligente, se resuelve el problema de la deformación de tuberías largas

Cuerpo de la máquina

Adopta un tubo cuadrado estándar nacional, un tratamiento térmico de alta temperatura de 600 ° C, un fresado de pórtico de 12 metros con acabado, 24 horas de enfriamiento dentro del horno, lo que garantiza el uso a largo plazo de la máquina sin deformación, por lo tanto, la precisión de la máquina está garantizada.

Cabezal de corte por láser RAYTOOLS / WSX / PRECITEC (opcional)

Varias marcas de cabeza láser están disponibles.

Podemos proporcionar todos los cabezales láser de alta calidad en el mercado. Lo hemos probado durante mucho tiempo. Empower / WSX todos nuestros socios a largo plazo.

Alta precisión

El motor paso a paso de circuito cerrado se adopta para evitar efectivamente la pérdida de paso. La velocidad de enfoque es de 100 m m / sy la precisión de repetición es de 1 μ M. A prueba de polvo de clase IP65, placa de cubierta de espejo de protección de patente, a prueba de polvo sin ángulo muerto.

Protección múltiple

3 piezas de lentes de protección, protección altamente efectiva de lentes de enfoque de colimación. Enfriamiento de agua óptico de 2 vías, extendiendo efectivamente el tiempo de trabajo continuo.

Enfriamiento eficiente del agua
Altamente a prueba de polvo
TÉCNICO
PARAMETROS
  • mm
    Moel No. LF-6T LF-9T
    Longitud efectiva de corte de tubería 6000mm 9000mmm
    Potencia de salida 4000w / 3000w / 2000w / 1500w / 1000w
    Diámetro efectivo de corte de tubería Φ10mm-210mm
    Alcance efectivo de corte de tubo cuadrado 10 mm * 10 mm150mm * 150mm
    Tubo rectangular Longitud de borde 10-160 mm
    Diámetro del círculo exterior ≤210mm
    Precisión de posicionamiento del eje X / Y 0.05mm
    Precisión de reposicionamiento del eje X / Y 0.03mm
    Rodillo de caracol Servo caracol loco
  • Moel No. LF-6T
    Longitud efectiva de corte de tubería 255.90in
    Potencia de salida 4000w / 3000w / 2000w / 1500w / 1000w
    Diámetro efectivo de corte de tubería Φ0.39in-8.69in
    Alcance efectivo de corte de tubo cuadrado 0.39in * 0.39in5.90in * 5.90in
    Tubo rectangular Longitud de borde 0.39in-6.29in
    Diámetro del círculo exterior ≤8.26in
    Precisión de posicionamiento del eje X / Y 0.0019in
    Precisión de reposicionamiento del eje X / Y 0.0011in
    Rodillo de caracol Servo caracol loco
¿Cómo procesa la máquina láser?
4 aplicaciones 4 cortes 4-grabado 4-marke 4 soldaduras
Materiales CORTAR GRABAR MARCA SOLDAR
Acero inoxidable
Acero carbono
Aluminio
Cobre
Hoja galvanizada
Oro
Plata
Placa de níquel
Placa de manganeso
¿Qué materiales se pueden procesar?
ACTUALIZACIONES

Las actualizaciones de la máquina de corte por láser de fibra hacen que su máquina sea más potente
Sistema de carga automática

Las tuberías se pueden dividir, cargar y conectar de manera inteligente sin problemas con la máquina de corte por láser
Compresor de aire

Integra compresor de aire, secador y tanque de almacenamiento de aire. Tiene poco volumen y poco ruido.
Estabilizadores

Mantenga el voltaje estable, haga que la máquina funcione de manera más segura y segura
