Máquina de corte por láser
LR- 5Ex

Máquina de enrutador CNC de 5 ejes

M o r e s t a b l e, m o r e e f f i c i e n t

Usted está aquí: Hogar » Fresadora CNC » Enrutador CNC experto modelo profesional-Ex » Máquina de enrutador CNC de 5 ejes LR-5Ex

Procesamiento 5D real

X, Y, Z, B, C 5 articulación del eje, realmente realizar mecanizado tridimensional Ángulo máximo alcanzable ± 320 °. Es adecuado para el procesamiento de metal, madera, espuma, plástico y otros materiales, ampliamente utilizado en la industria del molde.

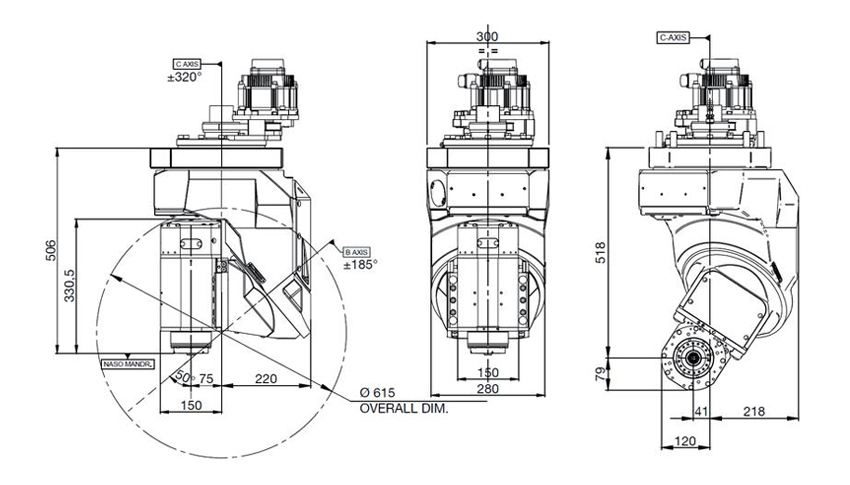

Extrema rigidez de mecanizado gracias al eje basculante B que genera un par mínimo en los ejes giratorios
Máxima cobertura de las áreas de mecanizado.
Posibilidad de inclinar hasta -10 ° para mecanizar socavado
Rotación amplia del eje C ± 320 ° (opcional: rotación continua) Todo el husillo de Italia HSD o HITECO

Sistema de control inteligente SYNTEC / LNC / OSAI

Sistema de control de 5 ejes con función RTCP (Real-Time Tool Center Point Rotatio). Mejora en gran medida la precisión de mecanizado y reduce la dificultad de diseño.
MPG es configuración estándar

Compatibilidad perfecta con el software de diseño convencional mundial

SolidWorks / UG / AlphaCAM se puede utilizar como software de diseño para esta máquina. Elija uno con el que esté familiarizado

El servomotor es una configuración estándar

Opciones múltiples de servomotor YASKAWA / Fuji / DELTA / Leadshine. Garantice una alta precisión y un funcionamiento estable de la máquina.

Rieles y cremalleras de la mejor calidad del mundo.

El riel y el estante HIWIN / THK / YYC están disponibles. Bastidores de engranajes helicoidales de precisión en el
Ejes X e Y. que garantizan una alta velocidad de trabajo. La caja de engranajes de precisión está directamente acoplada al servomotor y al piñón. Esto elimina imprecisiones de estiramiento de la correa asegurando un mecanizado de alta velocidad mientras el sistema posiciona el husillo con precisión.

El sensor de herramienta aumenta la precisión del procesamiento

La almohadilla de calibración automática de herramientas está diseñada para registrar de manera fácil y precisa la longitud de la herramienta

La mesa de vacío hace que los materiales sean más seguros

superficie de la mesa de vacío, que es muy fácil para fijar los materiales en la mesa; las zonas se pueden apagar fácilmente a través de válvulas de control en la parte frontal de la máquina. La empaquetadura también se puede enrutar para acomodar varios tamaños y estilos de materiales.
TÉCNICO
PARAMETROS
  • mm
    Moel No. LR-1212 5Ex LR-1224 5Ex
    Tamaño de viaje 1720 * 1820 * 750 mm 1720 * 3040 * 750 mm
    Tamaño de trabajo 1220 * 1220 * 500 mm 1220 * 2440 * 500 mm
    Tamaño de la mesa 1230 * 1220 mm 1230 * 2440 mm
    Eje B / C B: ± 185 ° C: ± 320 °
    Max velocidad de posicionamiento B: 10000 ° / 'C: 11500 ° /'
    Max velocidad de trabajo B: 4500 ° / 'C: 5500 ° /'
    Ejes de posicionamiento de precisión 1 minuto de arco
    Transmisión Unidad de cremallera y piñón X / Y, unidad de tornillo de bola Z
    Potencia del husillo 7.5 / 12KW (HSD / HITECO)
    Velocidad de desplazamiento 60/60/20 m / min
    Velocidad de trabajo 20 m / min
    Revista de herramientas Carrusel 8/12 ranuras
    Sistema de conducción Yaskawa
  • Moel No. LR-1212 5Ex LR-1224 5Ex
    Tamaño de viaje 67.7 * 71.6 * 29.5 pulgadas 67.7 * 119.7 * 29.5 pulgadas
    Tamaño de trabajo 48 * 48 * 19.7 pulgadas 48 * 96 * 19.7 pulgadas
    Tamaño de la mesa 48.4 * 48 pulgadas 48.4 * 96 pulgadas
    Eje B / C B: ± 185 ° C: ± 320 °
    Max velocidad de posicionamiento B: 10000 ° / 'C: 11500 ° /'
    Max velocidad de trabajo B: 4500 ° / 'C: 5500 ° /'
    Ejes de posicionamiento de precisión 1 minuto de arco
    Transmisión Unidad de cremallera y piñón X / Y, unidad de tornillo de bola Z
    Potencia del husillo 7.5 / 12KW (HSD / HITECO)
    Velocidad de desplazamiento 196.8 / 196.8 / 65.6 pies / min
    Velocidad de trabajo 65.6 pies / min
    Revista de herramientas Carrusel 8/12 ranuras
    Sistema de conducción Yaskawa
¿Qué materiales se pueden procesar?
metal
Roca
madera
madera
