¿Cómo funciona una cortadora láser?

Vistas:20     Autor:láser de salto     Hora de publicación: 05-04-2023      Origen:https://www.leapion.com/

Preguntar

Principio de corte por láser

El corte por láser reemplaza los cuchillos mecánicos con láseres invisibles.Tiene las características de alta precisión, corte rápido, no limitado a patrones de corte, composición tipográfica automática para ahorrar materiales, incisión suave, bajo costo de procesamiento, verde y libre de contaminación, etc. Echemos un vistazo más de cerca al principio del corte por láser.

El corte por láser se logra mediante la energía de alta densidad de potencia generada por el enfoque por láser.Bajo el control de la computadora, el láser se descarga a través del pulso para generar el láser de pulso de alta frecuencia repetitivo controlado para formar un haz con una cierta frecuencia y un cierto ancho de pulso.El rayo láser de pulso es transmitido y reflejado por el camino óptico y enfocado en la superficie del objeto procesado, se forman pequeños puntos de luz de alta densidad de energía, derritiendo o vaporizando el material procesado a una temperatura alta instantánea.

Cada pulso de láser de alta energía chisporrotea instantáneamente un pequeño agujero en la superficie del objeto.Bajo el control de la computadora, el cabezal de procesamiento láser y el material a procesar realizan un movimiento relativo continuo de acuerdo con los gráficos predibujados, de modo que el objeto se procesará con las formas deseadas.

El cortador láser enfoca la luz láser sobre el material, calienta la parte del material hasta que supera el punto de fusión y luego expulsa el metal fundido con el gas coaxial a alta presión o la presión de vapor de metal generada, ya que el haz de luz se mueve de forma relativamente lineal. con el material, los agujeros se forman continuamente en una rendija estrecha.

La energía se liberará cuando el rayo láser irradie la superficie de la hoja de metal.Y la energía derretirá la hoja de metal, y el gas se llevará la escoria.A través de la lente y el espejo, el rayo láser se concentra en un área pequeña.La alta concentración de energía hace que el área local se caliente rápidamente, lo que hace que la lámina de metal se derrita.

Además, debido a que la energía de emisión del láser está muy concentrada, solo se transfiere una pequeña cantidad de calor a otras partes de la hoja de metal, por lo que hay poca deformación del material.Sin embargo, el uso de láser también puede cortar los espacios en blanco de formas complejas con mucha precisiónEnviary los espacios en blanco cortados no necesitan procesamiento adicional.

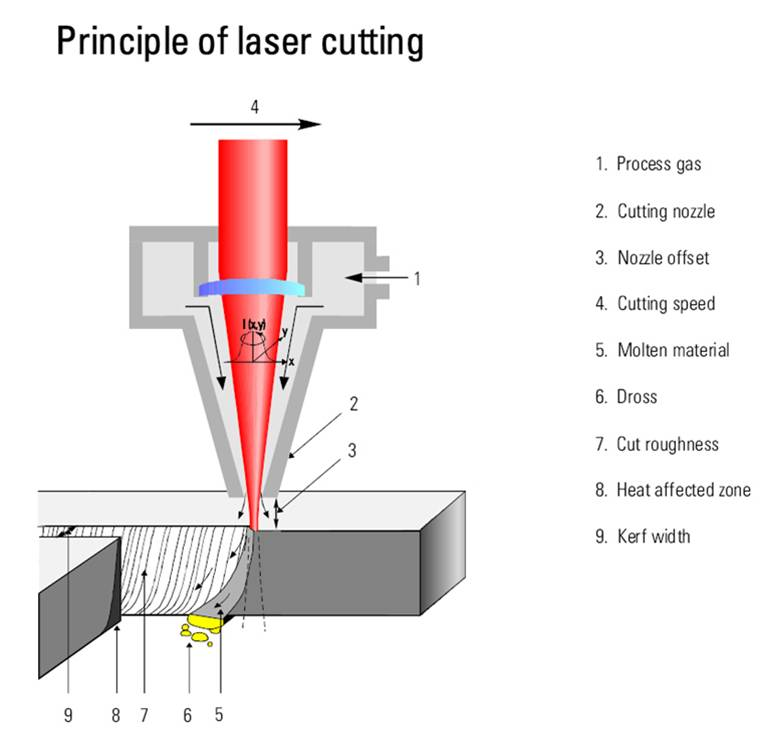

原理

Pasos operativos

1. En primer lugar, fije el material a cortar en la mesa de trabajo de la cortadora láser.

2. Luego, ajuste los parámetros del equipo de acuerdo con el material y el grosor de la hoja de metal.

3. Luego, seleccione la lente y la boquilla apropiadas y compruébelo antes de encender la máquina, debe verificar si está intacto y limpio.

4. Luego, ajuste el cabezal de corte a la posición de enfoque adecuada de acuerdo con el grosor de corte y los requisitos de corte.

5. Seleccione el gas de corte apropiado y verifique si el estado de eyección de gas es normal y Irod.

6. Intenta cortar el material.Después del proceso de corte, verifique si la superficie cortada es vertical y áspera y si hay rebabas y escoria.

7. Analice la superficie de corte y ajuste los parámetros de corte en consecuencia hasta que la superficie de corte de la muestra cumpla con el estándar.

8. Realice la programación del dibujo de la pieza de trabajo y la composición tipográfica de todo el corte de la tabla, y luego impórtelo al sistema de software de corte.

9. Ajuste el cabezal de corte y la distancia focal, prepare gas auxiliar y comience a cortar.

10. Finalmente, verifique la muestra.Si hay algún problema, ajuste los parámetros a tiempo hasta que el corte cumpla con los requisitos del proceso.


La precisión de corte es el primer factor para juzgar la calidad de las máquinas de corte por láser CNC.Cuatro factores afectan la precisión de corte de las máquinas de corte por láser CNC.

1. El tamaño de la condensación láser del generador láser.Si el punto de luz es muy pequeño después de la recolección, la precisión de corte es muy alta, y si el espacio después del corte también es muy pequeño, muestra que la precisión de la máquina de corte por láser es aún mucho mayor y la calidad es muy alta.Sin embargo, el rayo emitido por el láser tiene forma de cono, por lo que las rendijas recortadas también tienen forma de cono.Bajo esta condición, cuanto mayor sea el grosor de la pieza de trabajo, menor será la precisión, por lo que mayor será la entalladura.

2. La precisión del banco de trabajo.Si la precisión del banco de trabajo es muy alta, también se mejorará la precisión de corte.Por lo tanto, la precisión del banco de trabajo también es un factor muy importante para medir la precisión del generador láser.

3. El rayo láser se condensa en forma de cono.Al cortar, el rayo láser es cónico hacia abajo.En ese momento, si el grosor de la pieza de trabajo cortada es muy grande, la precisión de corte se reducirá y el espacio de corte será muy grande.

4. Los tipos de materiales de corte también afectarán la precisión de la cortadora láser.En las mismas circunstancias, la precisión de corte de acero inoxidable y aluminio será muy diferente, la precisión de corte de acero inoxidable será mayor y la superficie de corte será más suave.
