La introducción de las cabezas láser de fibra FC BM109 FC

Muchos de nuestros clientes se sentirán confundidos cuando eligen una cabeza láser. En la máquina de corte por láser de fibra. Hoy haremos una introducción de uno común. cabezas láser --- BM109 FC, para que pueda saber más sobre las cabezas láser en Máquina de corte por láser de fibra.

Máquina de corte por láser de fibra

BM109 FC - Piercing rápido y corte

Serie BM109, lanzada por Swiss RayTools AG en 2017, es un enfoque automático. cabeza de corte de fibra para la máquina de corte por láser de fibra cuyo poder es menor que 1.5kw. Con una unidad de accionamiento de motor incorporado, la lente de enfoque es impulsada por un lineal Mecanismo para cambiar automáticamente la posición dentro de un rango de 17 mm. El usuario Puede establecer el enfoque continuo a través del programa para completar el rápido Perforación de placas gruesas y corte automáticamente placas de diferente. Espesores y materiales. El producto está equipado con una lente compuesta D28. Grupo para integrar la viga, optimiza el diseño de ópticas y refrigeración por agua, para que la cabeza láser pueda funcionar de forma continua y estable durante mucho tiempo.

2021-04-25 (12)


1.Features de BM109 FC

Diseño ①Optimizado

La modularización Enales es una simple maitainencia de la cabeza láser y menos abajo. hora.

② Lentes con múltiples protectores.

3 lentes de protección en la cabeza láser para la protección de la colimación y Enfoque de lentes

③ Durabilidad

El tiempo de trabajo continuo se extiende por enfriamiento de agua óptica de 2 vías. mecanismo.

④ Habilidad altamente a prueba de polvo

Habilidad a prueba de polvo IP65 y protección de la lente de protección patentada.

⑤ Piercing rápido, corte de alta velocidad

Para 6 mm de acero bajo de carbono, el tiempo de piercing <6 segundos y la velocidad de corte es 0.6m / min a 1500w

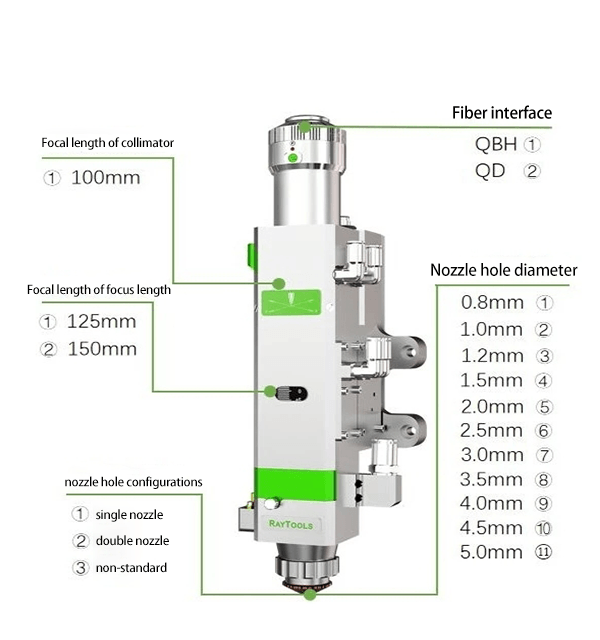

2. Parámetros técnicos de BM109 FC

①power: 1500w

Longitudfocal de colimador: 100mm

Longitudfocal Duración de la longitud del enfoque: 125mm, 150mm

④Auto Enfoque:

una. Rango: + 8 ~ -9mm

B. Aceleración: ≤10m / s²

C. Velocidad: ≤6m / min

D. Precisión: ≤50 μm

Interfaz familiar: QBH, QD

Diámetro del orificio de ⑥nozle: 0.8mm, 1.0mm , 1.2mm, 1.5mm, 2.0mm, 2.5mm, 3.0mm, 3.5mm, 4.0mm, 4.5mm, 5.0mm

⑦Preso de gas auxiliar: ≤25BAR

⑧weight: ~ ~ 3kg
