Los sistemas de soldadura láser desempeñan un papel vital en la producción de soldaduras de alta calidad y precisión. En este artículo se presentarán los componentes de los sistemas de soldadura láser, así como su evolución, ventajas, aplicaciones y compra.
Una máquina de soldadura láser es una herramienta que utiliza un rayo láser concentrado para unir materiales, normalmente metales o termoplásticos. El láser produce una fuente de calor enfocada, que funde el material, permitiéndole fusionarse a medida que se enfría. Este proceso es conocido por su precisión, velocidad y capacidad para crear soldaduras fuertes y duraderas.
Los Máquina de soldadura láser vienen en varios tipos, cada uno diseñado para aplicaciones específicas:
Máquinas de soldadura láser portátiles: son livianas y móviles, lo que permite flexibilidad en proyectos más pequeños o en el sitio.
Máquinas de soldadura láser portátiles: ofrecen facilidad de uso y son ideales para aplicaciones donde el control manual es esencial.
Máquinas de soldadura láser fijas: normalmente se integran en líneas de producción para procesos de soldadura automatizados a gran escala. Son conocidos por su alta precisión y consistencia en entornos industriales.
Los sistemas de soldadura láser constan de varios componentes clave. Estos componentes trabajan juntos para producir soldaduras precisas y de alta calidad.

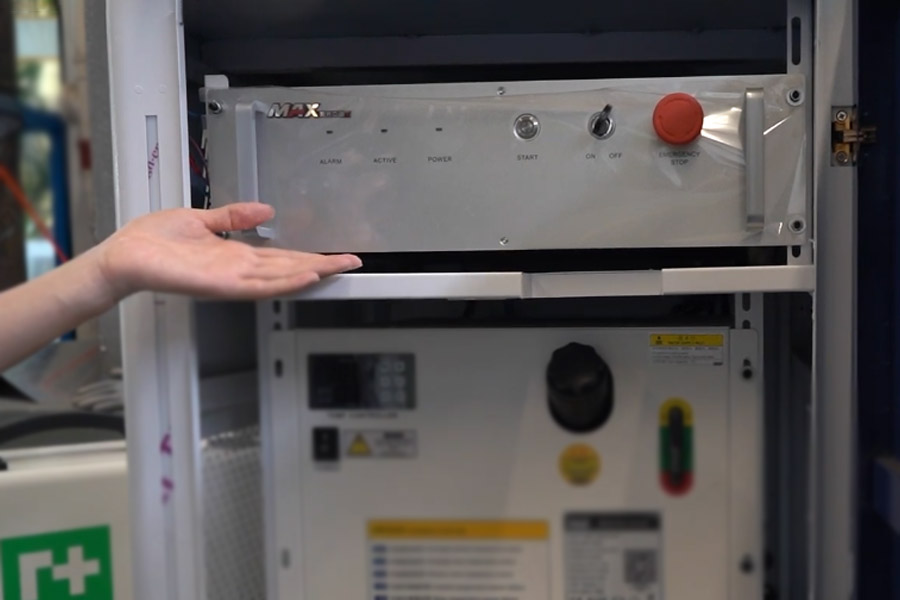

Función de la fuente láser: La fuente láser es el corazón del sistema de soldadura. Genera el rayo láser necesario para realizar la soldadura. Este haz proporciona una luz concentrada y de alta energía que funde los materiales que se unen, permitiéndoles fusionarse a medida que se enfrían. La calidad y el tipo de fuente láser influyen directamente en la precisión, profundidad y velocidad de la soldadura.
Tipos comunes: Existen varios tipos de fuentes láser comúnmente utilizadas en soldadura:
Láseres de fibra: estos láseres son conocidos por su alta eficiencia y excelente calidad de haz. Utilizan una fibra óptica como medio de ganancia y son ideales para tareas de soldadura de precisión.
Láseres de CO2: son láseres de gas que utilizan dióxido de carbono como medio láser. Son potentes y eficaces para soldar materiales más gruesos y también son versátiles para cortar materiales no metálicos.
Láseres Nd: Los láseres Nd:YAG son láseres de estado sólido. Conocidos por su alta potencia máxima y eficiencia de operación pulsada, pueden usarse para soldadura de penetración profunda y perforación de precisión.

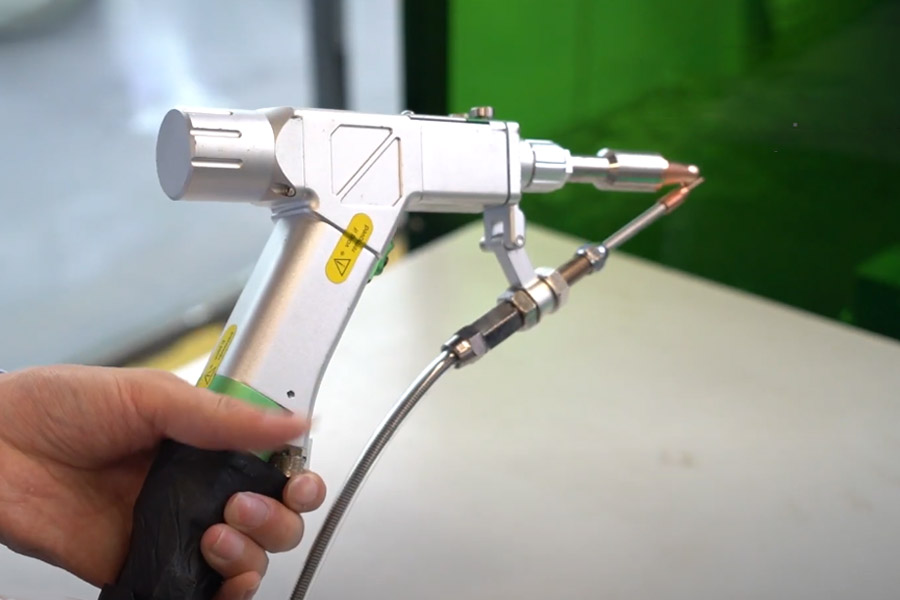

Importancia de la entrega del haz: El sistema de entrega del haz se encarga de transmitir el rayo láser desde la fuente a la pieza de trabajo. Este sistema garantiza que el rayo láser se dirija con precisión al área de soldadura. Esto mantiene la calidad y precisión necesarias para una soldadura eficaz.
El sistema de entrega de haz normalmente incluye los siguientes componentes:
Fibra óptica: en los sistemas láser de fibra, el rayo láser se transmite a través de una fibra óptica, lo que permite flexibilidad y facilidad de integración en sistemas automatizados.
Espejos y lentes: estos elementos ópticos se utilizan para enfocar y dirigir el rayo láser hacia el área objetivo. La alineación y la calidad de estos componentes son fundamentales para mantener la precisión y eficiencia del proceso de soldadura.
Colimadores y expansores de haz: estos dispositivos ajustan el tamaño y el enfoque del haz, asegurando que la energía del láser se concentre en el punto deseado.

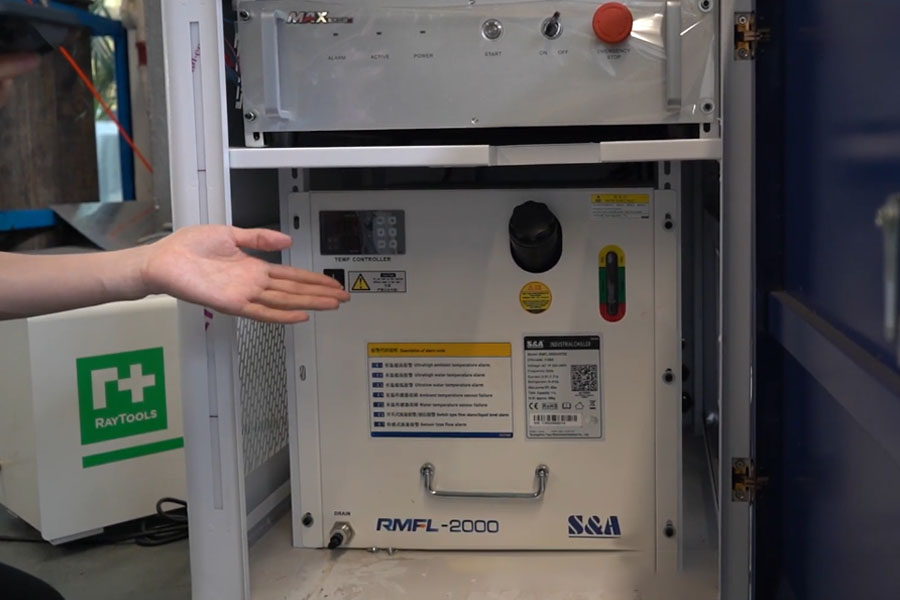

Necesidad de un sistema de enfriamiento: el sistema de enfriamiento se utiliza para controlar la temperatura de la fuente láser y otros componentes clave. Durante el proceso de soldadura láser se genera mucho calor. Si no se gestiona adecuadamente, puede provocar sobrecalentamiento y daños al equipo.
Hay dos métodos de enfriamiento principales utilizados en los sistemas de soldadura láser:
Refrigeración por aire: este método utiliza aire ambiente para disipar el calor. Es más simple y rentable, pero puede no ser suficiente para láseres de alta potencia o en entornos donde el control de la temperatura es fundamental.
Refrigeración por agua: este método implica hacer circular agua para absorber y eliminar el calor. El enfriamiento por agua es más efectivo que el enfriamiento por aire y se usa comúnmente en sistemas láser de alta potencia donde es necesario un control preciso de la temperatura.
Papel de la manipulación de piezas de trabajo: Los sistemas de manipulación de piezas de trabajo garantizan que el material de soldadura se coloque y se mueva con alta precisión durante el proceso de soldadura. Este sistema se utiliza principalmente en tareas de soldadura automatizada.
Ventajas de la automatización
Mesas CNC: Las mesas CNC permiten un control preciso del movimiento de la pieza de trabajo a lo largo de muchos ejes. Esto es esencial para patrones de soldadura complejos o situaciones donde se requiere una alta repetibilidad.
Brazos robóticos: en configuraciones más avanzadas, los brazos robóticos pueden manipular la pieza de trabajo o el cabezal láser. Esto puede proporcionar flexibilidad y precisión para una variedad de tareas de soldadura. Son particularmente útiles en la fabricación de automóviles y aeroespacial, donde la precisión y la automatización son fundamentales.

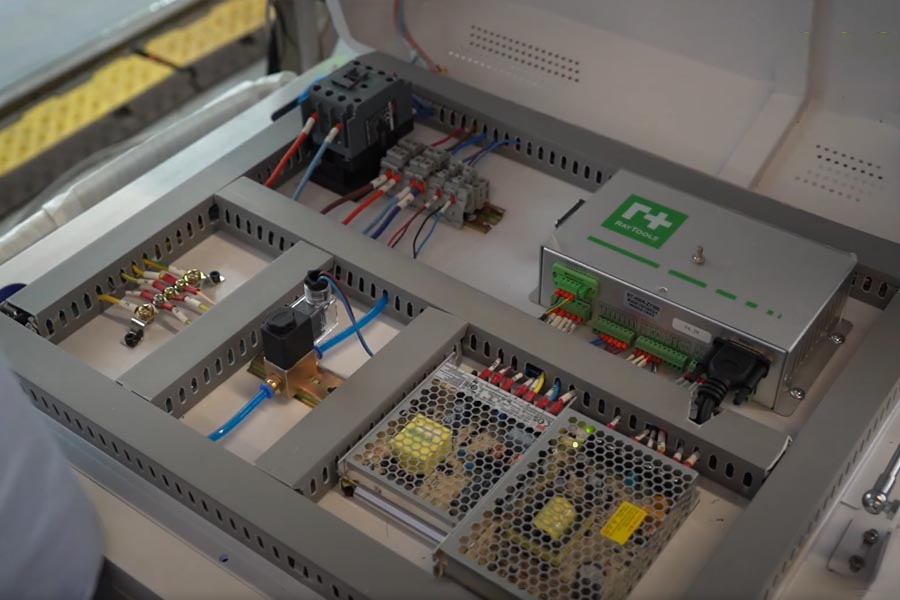

Función del sistema de control
El sistema de control es el cerebro de la máquina de soldadura láser, responsable de gestionar y optimizar todo el proceso de soldadura. Garantiza que todos los componentes funcionen en armonía para lograr resultados consistentes y de alta calidad. El sistema de control mantiene la precisión y la repetibilidad en soldaduras complejas y automatizadas.
Características clave
Configuración de parámetros de soldadura: El sistema de control permite al operador configurar y ajustar los parámetros de soldadura. Los ejemplos incluyen potencia del láser, frecuencia de pulso, velocidad de soldadura y distancia focal. Estos ajustes son fundamentales para adaptar el proceso de soldadura a diferentes materiales y espesores.
Ajustes en tiempo real: los sistemas de control modernos brindan monitoreo y ajustes en tiempo real. Los sensores dentro del sistema envían datos al controlador, lo que permite realizar ajustes dinámicos. Esto permite una calidad de soldadura constante incluso en condiciones variables, como cambios en el material o la temperatura ambiente.
Integración de software: los sistemas de control a menudo se integran con el software CAD/CAM para programar con precisión las rutas de soldadura. Esta integración permite automatizar patrones de soldadura complejos. Esto reduce el potencial de error humano y mejora la eficiencia. Los sistemas de control avanzados también pueden apoyo registrar y analizar datos, lo que ayuda a optimizar los procesos.
Importancia del sistema de seguridad
La seguridad es primordial en la soldadura láser debido a los altos niveles de energía y los peligros potenciales que implica. El sistema de seguridad está diseñado para proteger a los operadores, los equipos y el medio ambiente de los peligros de la radiación láser, los peligros eléctricos y otros riesgos asociados con el proceso de soldadura. Un robusto sistema de seguridad garantiza el cumplimiento de las normas de seguridad y minimiza el riesgo de accidentes.
Componentes clave
Blindaje láser: los recintos de blindaje láser se utilizan para confinar el rayo láser a un entorno controlado. Estos recintos suelen estar hechos de materiales que absorben o reflejan la energía del láser, asegurando que el haz no escape del área de soldadura designada.
Interruptores de apagado de emergencia: Los interruptores de apagado de emergencia están ubicados estratégicamente alrededor del sistema de soldadura, lo que permite a los operadores detener rápidamente el láser en caso de una emergencia. Estos interruptores son una característica de seguridad crítica que puede prevenir accidentes y daños al equipo.
Sistemas de bloqueo: Los sistemas de bloqueo son mecanismos de seguridad que garantizan que se cumplan ciertas condiciones antes de que se pueda activar el láser. Por ejemplo, el láser solo se puede activar si el blindaje está colocado y el área de trabajo es segura. Si no se cumple alguna de estas condiciones, el sistema de bloqueo evita que el láser dispare, reduciendo el riesgo de accidentes.
Control ambiental
También para la seguridad del operador, el control ambiental es un aspecto importante del sistema de seguridad. La soldadura láser puede producir vapores, humo y otros subproductos que deben gestionarse para garantizar un entorno de trabajo seguro. Los sistemas de extracción de humos y una ventilación adecuada son esenciales para mantener la calidad del aire y proteger a los operadores de la inhalación de sustancias nocivas.

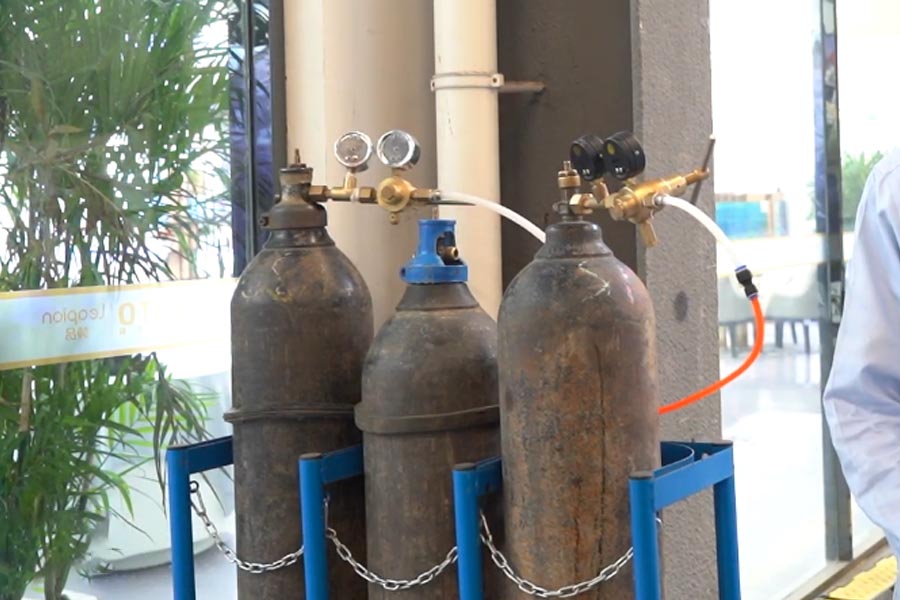

Necesidad de suministro de gas
El sistema de suministro de gas juega un papel vital en la soldadura láser. Proporciona gas protector y protege la zona de soldadura de la oxidación y la contaminación. La elección del gas y cómo se suministra puede afectar significativamente la calidad de la soldadura. Por tanto, el sistema de suministro de gas es una parte integral del proceso de soldadura.
Funciones del gas protector
Protección contra la oxidación: El oxígeno puede causar oxidación y debilitar la soldadura. El gas protector evita que el baño de soldadura fundida quede expuesto al oxígeno del aire. Los gases protectores comunes incluyen arIrn, helio y nitrógeno. La elección de cada gas se basa en el material de soldadura y las características de soldadura deseadas.
Protección del baño de soldadura: Además de prevenir la oxidación, el gas protector también ayuda a estabilizar el baño de soldadura creando una atmósfera controlada a su alrededor. Esta estabilización es importante para producir soldaduras suaves y consistentes.
Supresión de plasma: durante la soldadura láser de alta potencia, se puede formar una nube de plasma sobre el baño de soldadura, interfiriendo con el rayo láser. Ciertos gases, como el helio, son eficaces para suprimir este plasma, lo que permite que el láser penetre más profundamente y logre una mejor calidad de soldadura.
Control de flujo de gas
El caudal y el método de entrega del gas de protección son factores críticos que deben controlarse cuidadosamente. Demasiado flujo de gas puede causar turbulencias en el baño de soldadura, provocando defectos, mientras que muy poco gas puede no proporcionar una protección adecuada. Los sistemas de soldadura láser suelen incluir medidores de flujo y reguladores para garantizar que el gas se entregue a la velocidad correcta.
Selección de gas para diferentes condiciones
ArIrn se usa comúnmente para soldar aluminio y acero inoxidable debido a sus propiedades inertes y su capacidad para producir soldaduras limpias y libres de óxido.
A menudo se elige el helio para la soldadura de penetración profunda debido a su capacidad para aumentar la densidad de energía del rayo láser.
Se puede utilizar nitrógeno en algunas aplicaciones para mejorar las propiedades mecánicas de la soldadura o reducir la formación de porosidad.
La historia de la soldadura láser comenzó con el desarrollo del primer láser en los años 60. Inicialmente, la tecnología láser era más teórica y tenía aplicaciones prácticas limitadas. La primera aplicación práctica de los láseres para soldadura fue el desarrollo de los láseres de CO2. Estos primeros sistemas eran grandes, caros y de potencia limitada. Sin embargo, también demostraron el potencial de la soldadura láser en entornos industriales. Los experimentos iniciales se centraron en soldaduras simples de metales y otros materiales y demostraron que los láseres podían lograr soldaduras limpias y precisas con zonas mínimas afectadas por el calor.
La tecnología de soldadura láser ha logrado avances significativos a lo largo de las décadas. La introducción del láser de fibra marcó un hito importante. Ofrece una mejor calidad del haz, mayor eficiencia y mayor flexibilidad. A diferencia de sus predecesores, los láseres de fibra utilizan fibras ópticas para generar y enviar el rayo láser. Esto permite un control más preciso y niveles de potencia más altos. Además, el desarrollo de los láseres de neodimio ha dado lugar a potencias máximas más altas y a la capacidad de funcionar en modo pulsado. Esto es ideal para aplicaciones específicas como perforación y soldadura de penetración profunda.
Estos avances tecnológicos han llevado a la miniaturización de los sistemas de soldadura láser. Los sistemas modernos son más compactos, más eficientes energéticamente y pueden integrarse en líneas de producción automatizadas.
Hoy en día, las máquinas de soldadura láser son indispensables en una variedad de aplicaciones industriales. En la industria automotriz, se pueden utilizar para soldar carrocerías, componentes de engranajes y paquetes de baterías. En el sector aeroespacial, la soldadura láser garantiza la integridad estructural de componentes críticos. La industria electrónica puede confiar en la soldadura láser para realizar tareas delicadas.
La versatilidad de las modernas máquinas de soldadura láser las hace aún más versátiles. Se pueden utilizar en industrias donde la precisión y la limpieza son fundamentales, como la fabricación de dispositivos médicos. Además, el desarrollo continuo de la tecnología de soldadura láser hace que estas máquinas sean más adaptables, eficientes y rentables.

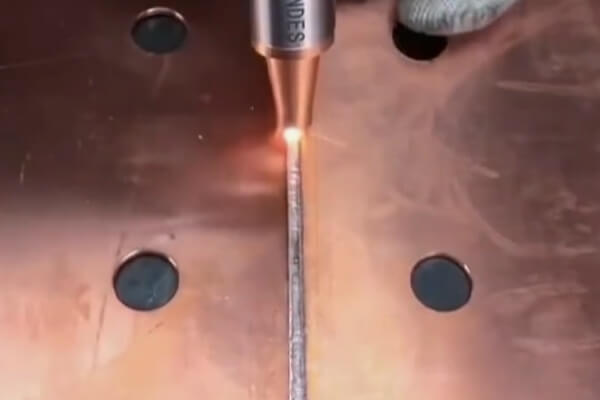

La soldadura de alta precisión es una de las ventajas más importantes de las máquinas de soldadura láser. El rayo láser enfocado permite un control preciso del proceso de soldadura. Esto minimiza la deformación y reduce la zona afectada por el calor. Esta precisión es crucial porque incluso ligeras desviaciones pueden comprometer la integridad del producto final. En la industria aeroespacial, por ejemplo, la precisión de la soldadura es esencial para garantizar la resistencia y confiabilidad de los componentes que funcionan en condiciones extremas.
Los Máquina de soldadura láser son conocidos por su alta eficiencia, menor consumo de energía y velocidades de producción más rápidas. La energía concentrada del láser permite velocidades de soldadura más rápidas que los métodos tradicionales. Esto permite tiempos de producción más cortos y mayores rendimientos. Además, la soldadura láser es un proceso sin contacto, lo que resulta en un menor desgaste del equipo, lo que lleva a menores costos de mantenimiento con el tiempo. Esta eficiencia convierte a las máquinas de soldadura láser en una solución rentable para producciones de gran volumen.
La soldadura láser es un proceso respetuoso con el medio ambiente. Produce menos residuos y contaminación que los métodos de soldadura tradicionales. Al ser un proceso sin contacto, se utilizan mínimos consumibles como electrodos o materiales de relleno. Además, la precisión de la soldadura láser significa que se desperdicia menos material y el proceso produce menos emisiones. Esto hace que la soldadura láser sea una opción atractiva para empresas que quieran ser respetuosas con el medio ambiente.

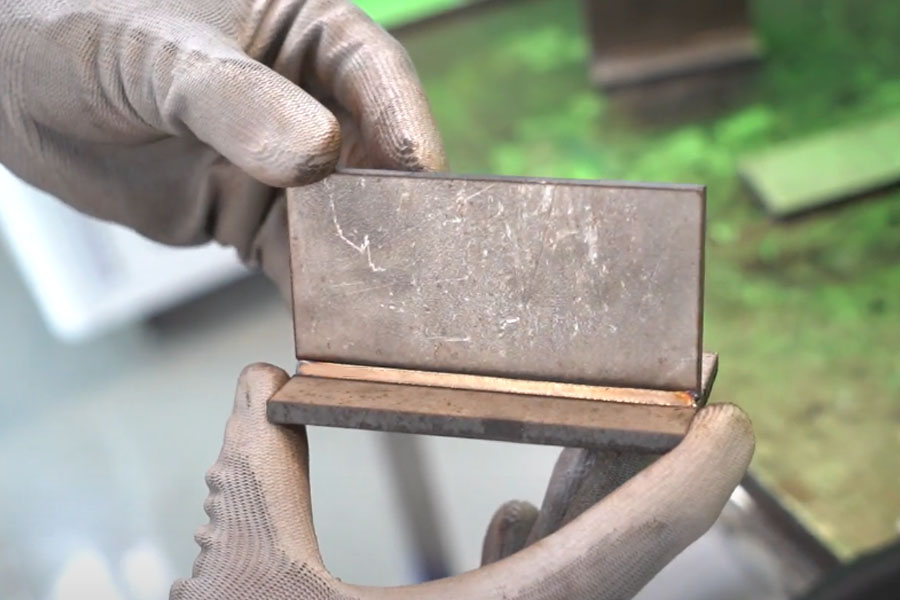

Manufactura Industrial
Los Máquina de soldadura lásers se utilizan ampliamente en la fabricación industrial. En la industria del automóvil, la soldadura láser se utiliza para ensamblar carrocerías, baterías de vehículos eléctricos e incluso componentes de precisión como sensores. Es capaz de producir soldaduras consistentes y de alta calidad a altas velocidades. Esto hace que la soldadura láser sea clave para satisfacer las necesidades de la producción a gran escala. En la fabricación aeroespacial, la soldadura láser garantiza que los componentes estén conectados de forma precisa y fiable. Una alta resistencia y una deformación mínima son esenciales para mantener la integridad y el rendimiento del sistema.
En la industria electrónica, la soldadura láser se utiliza para unir componentes pequeños y delicados. Los ejemplos incluyen conectores, placas de circuito y paquetes de baterías. La precisión de la soldadura láser minimiza el riesgo de dañar componentes sensibles. Esta capacidad es particularmente importante en la producción de productos electrónicos de consumo, dispositivos médicos y Enviarequipos de comunicaciones.
Los Máquina de soldadura lásers también se utilizan en aplicaciones que necesitan alta precisión y limpieza. La soldadura láser de dispositivos médicos une componentes pequeños y complejos en instrumentos quirúrgicos, implantes y otros dispositivos médicos. La precisión y el control de la soldadura láser no comprometen su biocompatibilidad ni su integridad estructural.
Los Máquina de soldadura lásers también se utilizan en aplicaciones que necesitan alta precisión y limpieza. Los dispositivos médicos mediante soldadura láser unen instrumentos quirúrgicos, implantes o piezas pequeñas y complejas. La precisión y el control de la soldadura láser no comprometen su biocompatibilidad ni su integridad estructural.
El precio de una máquina de soldar láser puede variar mucho dependiendo de muchos factores. La potencia de salida del láser es uno de los principales factores que determinan el costo. Los láseres de mayor potencia pueden soldar materiales más gruesos o lograr velocidades de soldadura más rápidas y, por tanto, tienden a ser más caros. El tipo de láser también puede afectar el precio, ya que los láseres de fibra generalmente cuestan más debido a su tecnología avanzada y eficiencia en comparación con los láseres de CO2 o neodimio.
La marca y el origen también pueden afectar el precio. Las marcas conocidas por su calidad y confiabilidad suelen cobrar precios más altos. Las máquinas producidas en países con mayores costos laborales y de producción tienden a ser más caras. Además, el nivel de automatización y más funciones pueden aumentar el costo general.
Los Máquina de soldadura láser van desde Modelo relativamente asequibles, adecuados para pequeñas empresas, hasta máquinas de alta gama diseñadas para grandes aplicaciones industriales. Las máquinas de soldadura láser de nivel básico, manuales o portátiles cuestan entre $ 3000 y $ 10 000, según la potencia y las características. Los sistemas más avanzados con mayor potencia de salida y mayores capacidades de automatización pueden tener un precio de entre 10.000 y 200.000 dólares o más. Los sistemas de soldadura láser industriales de alta gama y totalmente automatizados pueden costar más de 30.000 dólares, especialmente cuando se personalizan para una aplicación específica.
A la hora de plantearse adquirir una máquina de soldar láser, es importante realizar un análisis coste-beneficio. Si bien la inversión inicial puede ser alta, los ahorros a largo plazo la hacen más rentable. Esto se debe a que puede aumentar la velocidad de producción, reducir los costos laborales y reducir los requisitos de mantenimiento. Además, la alta precisión y la alta calidad de la soldadura láser pueden reducir la necesidad de retrabajo y mejorar la calidad general del producto. Esto aumenta aún más el retorno de la inversión.
Seleccionar el proveedor adecuado es crucial a la hora de comprar una máquina de soldadura láser. Es esencial trabajar con un proveedor confiable que ofrezca equipos confiables y proporcione apoyo integral. Los factores clave a considerar incluyen:
Reputación y experiencia: busque proveedores con una sólida trayectoria en la industria. Es más probable que los proveedores experimentados ofrezcan máquinas de alta calidad y tengan la experiencia para ayudarlo a elegir el sistema adecuado para sus necesidades.
Servicio posventa: Los proveedores que ofrecen un sólido servicio posventa apoyo son invaluables. Esto puede incluir mantenimiento, reparaciones y ayuda técnica. Este apoyo garantiza que su máquina permanezca en las mejores condiciones, lo que reduce el tiempo de inactividad y extiende su vida útil.
Garantía y política de devolución: asegúrese de que el proveedor ofrezca una garantía y una política de devolución clara. Una Irgarantía puede proteger su inversión y brindarle tranquilidad.
Antes de adquirir una máquina de soldar láser, es fundamental valorar sus necesidades específicas:
Requisitos de producción: considere el volumen y el tipo de tareas de soldadura que requiere su empresa. La producción de gran volumen puede necesitar una máquina más potente y automatizada, mientras que las operaciones más pequeñas pueden disfrutar de una Modelo más básica.
Compatibilidad de materiales: asegúrese de que la máquina que elija sea compatible con los materiales que planea soldar. Diferentes láseres son más adecuados para diferentes materiales, por lo que seleccionar el tipo correcto es fundamental.
Consideraciones de presupuesto: determine su presupuesto y encuentre una máquina que ofrezca el mejor equilibrio de características y costos dentro de su presupuesto. Actualmente, los soldadores láser chinos son cada vez más populares. Porque tiene una mejor relación precio-rendimiento y un rendimiento estable. La revisión del soldador láser chino también está mejorando cada vez más.
Siempre que sea posible, visite las instalaciones del proveedor para ver la máquina en acción. Esta visita le permite:
Pruebe el rendimiento: observe el rendimiento de la máquina en los materiales que utilizará. Esta experiencia de primera mano puede ayudarle a evaluar las capacidades y la idoneidad de la máquina para sus tareas específicas.
Pruebe las opciones de personalización: si sus tareas de soldadura necesitan personalizaciones específicas, probar estas opciones durante su visita puede ayudar a garantizar que la máquina cumpla con sus requisitos exactos.
Hable con técnicos: interactuar directamente con técnicos o ingenieros que conocen bien el equipo puede proporcionar información y consejos valiosos para aprovechar al máximo la máquina.
Los sistemas de soldadura láser son una parte integral de los procesos industriales modernos, con una precisión, eficiencia y versatilidad incomparables. Leapion ha estado profundamente involucrado en la industria del láser durante muchos años y sus productos de alta calidad se exportan a todo el mundo. Si también estás interesado en esta tecnología, ¡Bienvenido a contactanos para obtener la mejor cotización!
