La tecnología de corte por láser es una parte crucial de la fabricación moderna, conocida por su precisión y eficiencia. Se utiliza ampliamente en diversas industrias, desde la automoción y la aeroespacial hasta la electrónica y el arte. Comprender cómo funciona una cortadora láser es esencial para cualquier persona involucrada o considerando esta tecnología. Este artículo proporcionará una descripción general completa de los principios de funcionamiento de las máquinas de corte por láser, sus componentes clave y el proceso de corte en sí.
El corte por láser comienza con la generación de un rayo láser. Se utilizan diferentes tipos de fuentes láser, incluidos láseres de CO2, láseres de fibra y láseres Nd. Cada tipo tiene propiedades específicas que lo hacen adecuado para determinados materiales y aplicaciones. Los más utilizados son los láseres de fibra.
Una vez generado el rayo láser, se dirige hacia el material a través de un sistema de transmisión del haz. Este sistema suele incluir espejos o fibras ópticas que guían el rayo láser hasta el cabezal de corte. El cabezal de corte contiene una lente de enfoque que concentra el rayo láser en un punto pequeño y preciso de la superficie del material. Este rayo enfocado aumenta la intensidad del láser, permitiéndole cortar el material.

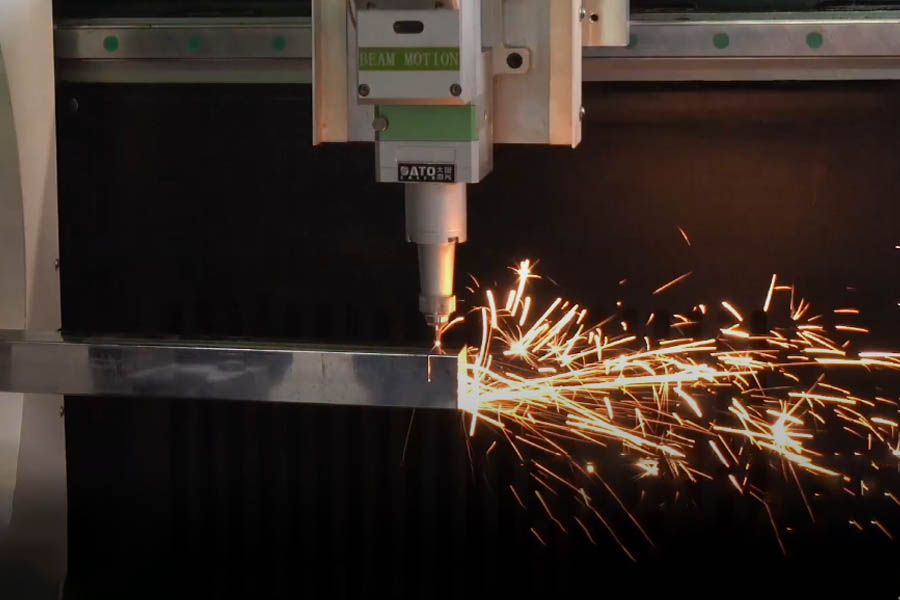

Cuando el rayo láser enfocado incide en el material, rápidamente lo calienta y lo funde o vaporiza en el punto de contacto. La energía del láser es absorbida por el material, provocando que cambie de estado, normalmente de sólido a líquido o gas. Este proceso crea un corte limpio con un daño mínimo al material circundante.
Calentamiento y fusión: el láser calienta el material hasta su punto de fusión. En la mayoría de los casos, el material es arrastrado por una corriente de gas, dejando un corte preciso.
Vaporización: En algunos casos, el rayo láser es tan intenso que vaporiza el material, convirtiéndolo directamente de sólido a gas. Esto se utiliza a menudo para materiales más finos o cuando se necesita un corte muy limpio.
Corte, Grabado y Marcado: Dependiendo de la intensidad del láser y la velocidad a la que se mueve, puede cortar el material, grabar la superficie o marcarlo con patrones o texto. El corte implica penetrar todo el espesor del material, mientras que el grabado y el marcado afectan sólo a la superficie.
Las máquinas de corte por láser se componen de varios componentes clave. Estos componentes trabajan juntos para lograr un corte preciso y eficiente. Comprender estos componentes es esencial para optimizar el rendimiento de la máquina y lograr resultados de alta calidad.
La fuente láser es el corazón de la máquina de corte. Produce el rayo láser que realiza el corte real. Se utilizan diferentes tipos de láser según el material y los requisitos de corte. Los láseres de fibra son ideales para cortar metales como el acero y el aluminio. Producen un haz enfocado de alta potencia que puede cortar materiales gruesos y duros con mucha precisión. Los láseres de fibra también son más eficientes energéticamente que otros láseres.
El sistema de transmisión del haz dirige el haz láser desde la fuente láser hasta el material que se está cortando. Este sistema incluye espejos o fibras ópticas que guían el haz a través de la máquina.
Espejos: en algunas cortadoras láser, se utilizan espejos para reflejar y dirigir el rayo láser a lo largo de una trayectoria específica. Estos espejos deben estar perfectamente alineados para conseguir que el haz llegue con la mayor intensidad al cabezal de corte.
Fibras ópticas: los láseres de fibra utilizan fibras ópticas para enviar el rayo láser. Este método es muy eficiente y permite una mayor flexibilidad en el diseño de la máquina. La fibra óptica puede transportar el haz a largas distancias con una mínima pérdida de potencia.
El cabezal de corte es la parte de la máquina donde se enfoca el rayo láser sobre el material. El cabezal de corte contiene una lente de enfoque que concentra el rayo láser en un punto pequeño e intenso en la superficie del material.
Lente de enfoque: La lente de enfoque es crucial para lograr cortes precisos. Concentra el rayo láser en un punto fino, aumentando su intensidad y permitiéndole cortar el material. La calidad y posicionamiento de la lente afectan directamente la precisión y calidad del corte.
Boquilla y flujo de gas: el cabezal de corte también incluye una boquilla que dirige una corriente de gas hacia el material. Este gas, generalmente oxígeno, nitrógeno o aire, ayuda a eliminar el material fundido del corte y previene la oxidación.
El sistema de control de movimiento mueve el cabezal de corte y el material en patrones precisos para crear los cortes deseados. Este sistema generalmente está controlado por un software de control numérico por computadora (CNC), que permite movimientos altamente precisos y repetibles.
Sistema CNC: El sistema CNC controla el movimiento del cabezal de corte a lo largo de los ejes X, Y y, a veces, Z. Interpreta los archivos de diseño y los traduce en movimientos precisos, asegurando que el láser siga la ruta de corte correcta.
Motores y accionamientos: el movimiento del cabezal de corte es impulsado por motores y accionamientos, que están controlados por el sistema CNC. Los motores y variadores de alta calidad son esenciales para un corte suave y preciso, especialmente para patrones complejos u operaciones de alta velocidad.
El proceso de corte por láser es un procedimiento paso a paso que transforma la materia prima en un producto terminado. Comprender cada paso es clave para lograr resultados de corte óptimos.
Antes de comenzar el corte, son necesarios varios preparativos para garantizar la precisión y la calidad.
Configuración de los parámetros de corte: el primer paso es configurar los parámetros de corte, incluida la potencia del láser, la velocidad de corte y la distancia de enfoque. Estos ajustes dependen del tipo de material, el grosor y la calidad de corte deseada. La configuración adecuada de los parámetros es fundamental para evitar problemas como quemaduras, carbonización o cortes incompletos.
Preparación y fijación del material: El material a cortar se coloca en la plataforma de corte y se fija en su lugar. Garantizar que el material sea plano y estable evita movimientos durante el corte, lo que podría provocar imprecisiones. El material también debe estar limpio y libre de residuos para evitar interferir con el rayo láser.
Programación y calibración de trayectoria: la trayectoria de corte se programa en el sistema CNC y la máquina se calibra para garantizar que el cabezal de corte siga la trayectoria correcta. La calibración comprueba que el rayo láser esté enfocado correctamente y que los movimientos de la máquina sean precisos.
Una vez que se completan los preparativos, comienza el proceso de corte. Este proceso implica varios pasos clave:
Calentamiento del material: el rayo láser enfocado se dirige hacia el material, calentándolo rápidamente hasta su punto de fusión. La alta intensidad del láser garantiza que el material se caliente con precisión en el punto de corte, minimizando la propagación del calor a las áreas circundantes.
Fusión y vaporización del material: a medida que el material se calienta, se funde o se vaporiza en el punto de contacto. La energía del láser es absorbida por el material, provocando que cambie de estado de sólido a líquido o gas. Este proceso crea un corte estrecho y preciso con un desperdicio mínimo.
Formación de corte: el láser continúa moviéndose a lo largo de la trayectoria programada, cortando el material a medida que avanza. El corte, o 'corte', se forma cuando el gas auxiliar elimina el material fundido. El ancho de la ranura suele ser muy estrecho, lo que permite cortes detallados e intrincados.
Siguiendo la ruta de corte: el cabezal de corte se mueve a lo largo de la ruta programada, siguiendo el diseño con precisión. El sistema CNC garantiza que el rayo láser permanezca enfocado y que la velocidad de corte sea constante, produciendo cortes limpios y precisos.
Una vez finalizado el corte por láser, se necesitan algunos pasos más para completar la pieza de trabajo.
Inspección de la calidad del corte: Se inspecciona la calidad de los bordes cortados y se verifica su suavidad, precisión e integridad. Cualquier defecto, como bordes ásperos o cortes incompletos, puede necesitar ajustes en los parámetros de corte o más trabajo de acabado.
Eliminación de residuos y enfriamiento: se elimina cualquier residuo restante del proceso de corte y se deja enfriar el material. Dependiendo del material, esto puede implicar cepillar, frotar o usar aire comprimido para limpiar los bordes cortados.
Procesamiento secundario: en algunos casos, puede ser necesario un procesamiento secundario. Por ejemplo, esmerilar, pulir o recubrir para conseguir el efecto deseado. Este paso es especialmente importante para materiales utilizados en aplicaciones de alta precisión o donde la estética es importante.
Las máquinas de corte por láser han revolucionado diversas industrias al brindar soluciones de corte precisas, eficientes y versátiles. Su capacidad para cortar una amplia gama de materiales con gran precisión los ha hecho indispensables en muchos sectores.
En la industria automotriz, el corte por láser se utiliza ampliamente para cortar piezas metálicas. Los ejemplos incluyen bastidores de vehículos, sistemas de escape y piezas complejas que necesitan alta precisión. El corte por láser puede realizar cortes limpios con un mínimo de desperdicio. Esta característica lo hace ideal para fabricar piezas de automóviles donde la precisión y la resistencia son fundamentales. Además, el corte por láser puede crear formas complejas que son difíciles de lograr con métodos de corte tradicionales.
En la industria aeroespacial, el corte por láser se utiliza para fabricar piezas que deben soportar condiciones extremas. Los ejemplos incluyen palas de turbina, boquillas de combustible y componentes estructurales. La precisión del corte por láser garantiza que estas piezas cumplan estrictos estándares de seguridad y rendimiento. El corte por láser también puede reducir el peso de las piezas mediante la creación de diseños complejos. Esto reduce la cantidad de material utilizado sin comprometer la resistencia.
La industria electrónica depende del corte por láser para producir piezas pequeñas y delicadas. Los ejemplos incluyen placas de circuito, conectores y componentes semiconductores. El corte por láser puede cortar materiales como silicio, cerámica y metales delgados con alta precisión y mínimo daño por calor. Los cortes precisos garantizan que los componentes encajen perfectamente, lo que reduce el riesgo de fallos.
El corte por láser ofrece varias ventajas clave que lo convierten en la opción preferida en muchas industrias, pero también tiene algunas limitaciones que deben tenerse en cuenta.
Alta precisión y calidad: el corte por láser produce cortes limpios y precisos con tolerancias ajustadas. El rayo láser enfocado puede cortar diseños complejos y esquinas afiladas con una distorsión mínima. Esto es fundamental para las industrias que necesitan alta precisión.
Velocidad y eficiencia: el corte por láser es más rápido que muchos métodos de corte tradicionales, especialmente para diseños complejos y materiales delgados. El proceso es eficiente, reduce el tiempo necesario para producir piezas y aumenta la productividad general. Además, el corte por láser es un proceso sin contacto. Esto significa menos desgaste de las herramientas, lo que reduce los costos de mantenimiento y aumenta la vida útil de la máquina.
Versatilidad: El corte por láser se puede utilizar en una amplia variedad de materiales. Esta versatilidad lo convierte en una herramienta valiosa para industrias que van desde la fabricación de automóviles hasta el diseño artístico. La capacidad de cambiar entre diferentes materiales y ajustar rápidamente los parámetros de corte permite una producción más flexible.
Menos desperdicio de material: el corte por láser produce cortes muy estrechos. Esto significa que se desperdicia menos material durante el proceso de corte. Además, la alta precisión del corte por láser reduce la necesidad de procesos de acabado secundarios, lo que reduce aún más los residuos.
Respetuoso con el medio ambiente: el corte por láser se considera un proceso respetuoso con el medio ambiente. Esto se debe a que produce menos contaminantes y residuos que los métodos de corte tradicionales. El proceso no necesita refrigerantes ni lubricantes químicos y los cortes precisos dan como resultado menos desechos.
Alto consumo de energía: las máquinas de corte por láser, particularmente las láseres de alta potencia, consumen cantidades significativas de energía. Esto puede generar mayores costos operativos, especialmente para operaciones a gran escala. La eficiencia energética varía según el tipo de láser y el material que se corta.
Costos de inversión inicial: las máquinas de corte por láser son costosas, especialmente aquellas equipadas con láseres de alta potencia o funciones avanzadas como automatización y capacidades multieje. La inversión inicial puede ser una barrera para las pequeñas empresas o las nuevas empresas. Sin embargo, los beneficios a largo plazo de la eficiencia y la precisión a menudo justifican el costo.
Limitaciones del material: Aunque el corte por láser se utiliza mucho, no es adecuado para todos los materiales. Con la misma potencia, la capacidad de cortar materiales altamente reflectantes como cobre o aluminio es mucho menor que cortar acero al carbono y acero inoxidable. Esto se debe a que reflejan el rayo láser, reduciendo su eficiencia. Los materiales gruesos también plantean desafíos, que normalmente necesitan más potencia.
La tecnología de corte por láser evoluciona continuamente, impulsada por los avances en la ciencia de los materiales, la automatización y las tecnologías digitales. Estas tendencias están dando forma al futuro del corte por láser, haciéndolo más eficiente, versátil y respetuoso con el medio ambiente.
Una de las principales tendencias en el corte por láser es el aumento continuo de la potencia y eficiencia del láser. A medida que las fuentes láser se vuelven más potentes, pueden cortar materiales más gruesos y duros de forma más rápida y precisa. Los avances en la tecnología del láser de fibra, en particular, están dando lugar a sistemas más compactos y eficientes. Estos sistemas pueden ofrecer mayores potencias con un menor consumo de energía.
Otra innovación importante es la configuración y modulación del haz. Esta tecnología permite un mayor control sobre la forma y la intensidad del rayo láser. Esto ayuda a conseguir cortes más precisos y reduce la zona afectada por el calor. La modulación del haz también puede mejorar la capacidad de cortar materiales reflectantes como el cobre y el aluminio.
La integración de la automatización y la robótica con los sistemas de corte por láser es otra tendencia importante. Las máquinas de corte por láser automatizadas son cada vez más comunes en los entornos de fabricación. Se utilizan junto con brazos robóticos y sistemas transportadores para crear líneas de producción totalmente automatizadas. Estos sistemas pueden funcionar de forma continua con una mínima intervención humana. Esto aumenta significativamente la productividad y reduce los costos laborales.
La inteligencia artificial también está empezando a desempeñar un papel en el corte por láser. La IA puede optimizar las rutas de corte y ajustar los parámetros en tiempo real en función de la retroalimentación del material. Este nivel de automatización inteligenteEnviaraumenta la eficiencia, reduce el desperdicio y mejora la calidad general de la producción.
A medida que la sostenibilidad gana más atención, la fabricación ecológica se está convirtiendo en un foco de atención para la tecnología de corte por láser. Las innovaciones destinadas a reducir el consumo y el desperdicio de energía son cada vez más importantes. Los nuevos sistemas láser están diseñados para ser más eficientes energéticamente. Los avances en el reciclaje y la reutilización de materiales ayudan a reducir el impacto ambiental del corte por láser.
El corte por láser también es una tendencia de aligeramiento en industrias como la automotriz y la aeroespacial. Mediante un corte preciso y la optimización de materiales, el corte por láser puede producir piezas más ligeras y resistentes. Esto ayuda a reducir el consumo de combustible y las emisiones.
La tecnología de corte por láser es una herramienta poderosa y versátil. Es una parte importante de los procesos de fabricación modernos porque proporciona alta precisión, eficiencia y flexibilidad. Si también estás interesado en esta tecnología, ¡Por favor contactanos para obtener la mejor oferta!
